缠论笔画线规则图解:连接条件、端点选择与确认
使用 Struct Guide 缠论助手(以下简称插件)时,一顶一底看着已经有了,为什么还没连线?线画出来之后,又为什么先是虚线?这页把插件选起点、数间隔、接下一笔的过程画出来。你可以带着图上某一笔往下看:
“两组分型之间明明隔着几根 K 线,为什么没连成一笔?”
“为什么不同软件画出的笔不一样?”
“这条虚线什么时候才变成实线?”
核对图上一笔时,可以先查端点是否取到整笔高低点,再数两端之间的 K 线。如果已经画出的实线换了端点,可以直接看尾部修订示例。
这里用的是包含处理后识别出的分型。 如果不确定某个顶底标记怎么来的,可以先看分型图解;想看原始柱子怎样合并,见K线包含关系详解。
1. 插件怎样选择分型并连接成笔?
插件沿着时间顺序挑端点,把符合条件的一底一顶连起来。底连到顶,图里记作向上笔;顶连到底,记作向下笔。这里的方向只描述连线。
有了一顶一底,还要继续看两组分型是否完整、有没有共用标准 K 线、价格和间隔够不够。都满足后,才会按下面的端点选择方式连线。
2. 插件成笔的连接条件
不论选严格笔还是宽松笔,连接时都要满足下面这些条件:
- 两端是一顶一底,各自对应完整的三根标准 K 线。
- 同一笔两端的两组分型,不能共用任何一根标准 K 线。
- 顶分型中心标准 K 线的最高价,严格高于底分型中心标准 K 线的最高价。
- 从较早分型的中心到较晚分型的中心,包含两端,顶价须是这段标准 K 线的最高价,底价须是最低价。区间内允许出现并列高点或低点。
- 间隔满足所选笔模式的要求,见严格笔与宽松笔。
2.1 “不共用”检查哪两组?
看第2项时,要看同一笔的两个端点。一组分型用第1、2、3根标准 K 线,另一组用第3、4、5根,两组共用了第3根,就不能作为这一笔的两端。
已经连好的 A—B 和下一笔 B—C 则可以接在同一个 B 上。两笔相接要共用端点,这与一笔两端的分型组共用标准 K 线是两回事。
2.2 价格条件怎样比较?
看价格时,拿出两组分型中间的标准 K 线,比较它们的最高价。顶中心必须严格高于底中心,相等也不通过。向上笔、向下笔都这样比。
以下区间统一按 [最低价, 最高价] 书写:
| 底中心区间 | 顶中心区间 | 两根中心的最高价比较 |
|---|---|---|
| [100, 200] | [150, 220] | 通过:220 > 200,允许区间部分重叠 |
| [100, 200] | [120, 180] | 不通过:180 没有高于 200 |
| [100, 200] | [150, 200] | 不通过:两个最高价相等 |
两根中心的价格范围可以部分重叠。以上表第一行为例,顶价 220 高于底中心的最高价 200。要连成笔,还要核对两个中心之间的每一根标准 K 线。
2.3 为什么间隔够了,仍然没从这个底画笔?
上升笔从区间最低点连到最高点,下降笔从最高点连到最低点。 例如底价 100、顶价 220,即使中途再出现一次 100 或 220,也符合极值条件。如果有一根标准 K 线低到 99 或高到 221,这对端点就不能连接。严格笔和宽松笔都用包含处理后的标准 K 线做这项检查,途中跳过的分型也在检查范围内。
下图用 10 根模拟的标准 K 线说明。第 2 根形成顶分型,顶价为 20。第 6 根的低价为 10,低于左右相邻两根的低价 11 和 12,且它的高价也低于两侧,因此形成底分型。两个中心之间隔着第 3、4、5 根,严格笔的间隔已经够了。
从第 2 根往右逐根核对,第 4 根的低价已经到了 8。因此,第 6 根是局部底,却没有取到第 2 至第 6 根的最低价,这一对顶底不能连成下降笔。再往后,第 9 根形成更高的顶 22。如果 20 是前一条上升候选笔的终点,且原起点到 22 的连接条件仍全部满足,这条候选笔就可以延伸到 22。
3. 严格笔与宽松笔:间隔分别数什么?
两种模式的完整性、不共用和价格条件相同,数间隔时才分开:严格笔数标准 K 线,宽松笔数极值来源的原始 K 线。
| 模式 | 数的对象 | 插件要求 |
|---|---|---|

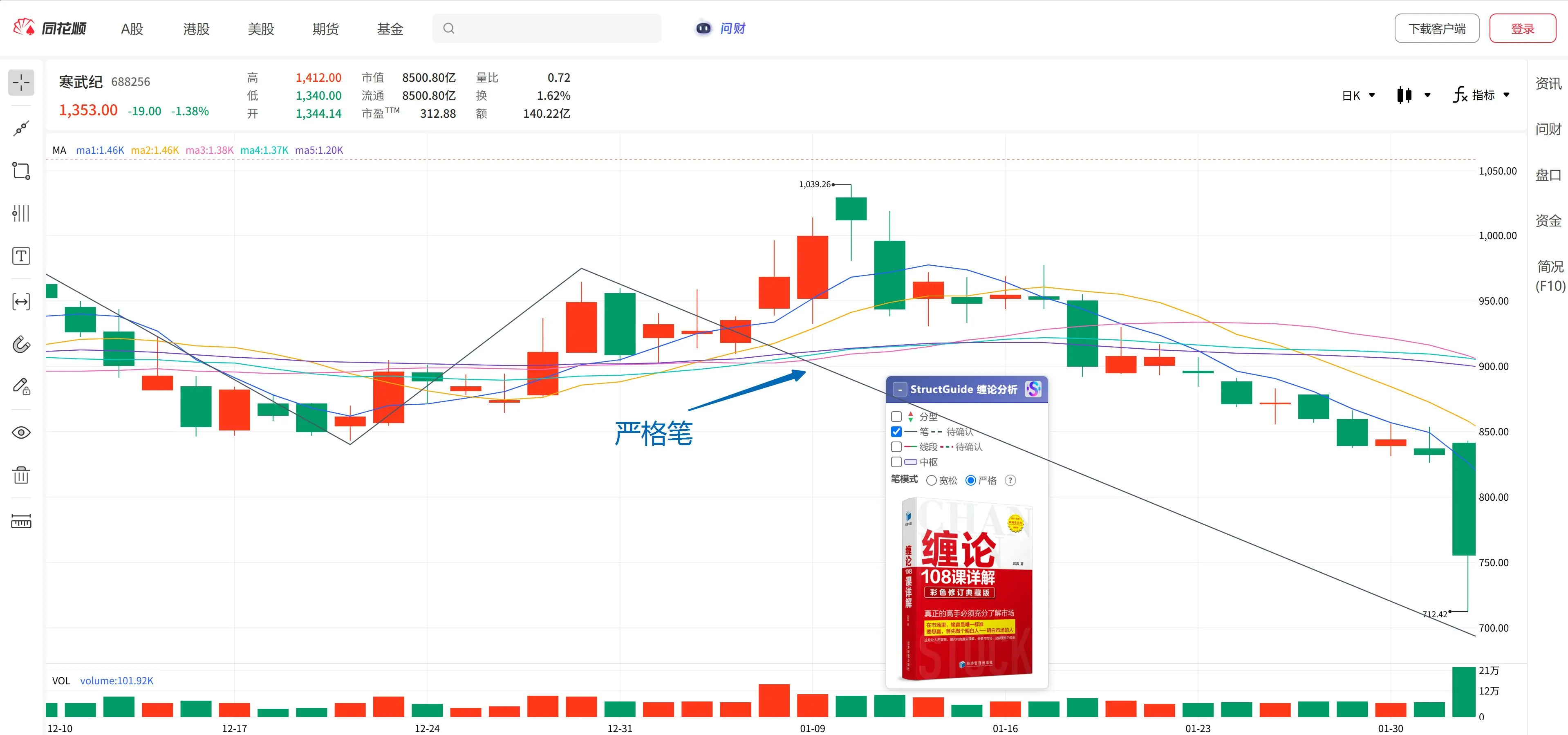

| 严格笔 | 包含处理后的标准 K 线 | 两个分型的中心标准 K 线之间,不含端点至少有3根标准 K 线;也就是两组完整分型之间至少有一根独立标准 K 线 |

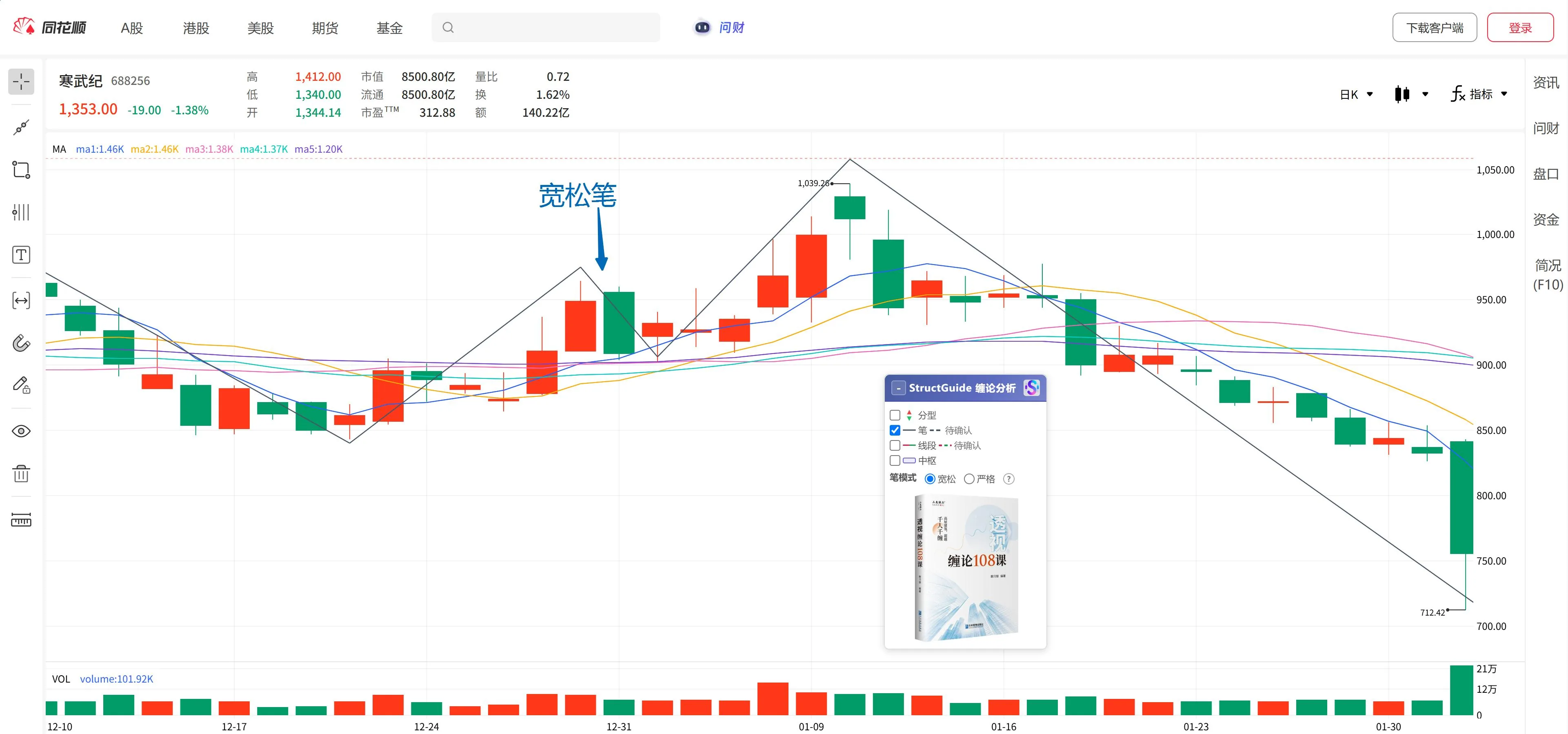

| 宽松笔 | 原始 K 线 | 两个分型的极值来源的原始 K 线之间,不含端点至少有3根原始 K 线 |
3.1 怎样核对“至少五根”?
先看严格笔这一行。 中心在第2根和第6根,去掉两端,中间是第3、4、5根,共3根,间隔够了。把两个中心也算上,就是五根。
再看完整分型:左组用第1、2、3根,右组用第5、6、7根,真正夹在两组之间的只有第4根。这样数,就能看出“中心之间3根”和“两组之间1根”说的是同一个例子。
如果右边中心只到第5根,中间就只剩第3、4根,共2根,严格笔的间隔不够。
宽松笔换一套编号。 极值来自原始 K 线第10根和第14根,中间是11、12、13,共三根,间隔通过;如果来自第10根和第13根,中间只有两根。要找极值实际来自哪根,不能直接拿合并组最后一根的编号来数。
图中两行各自演示怎样数间隔。数够了,再回头看其他连接条件;宽松笔也一样,两组分型仍然不能共用标准 K 线。
原始 K 线经过合并,数量和编号都会变化,所以同一份数据选两种模式,连出的笔可能不同。比较时可以把计数对象、价格条件和端点选择一起记下,参考画线差异核对顺序。
4. 笔如何起始,候选端点怎样延伸?
第一笔不一定从图上最早的分型开始。插件会沿着时间往后找:
连续出现同类分型时,先留更极端的那个。 连续两个顶取更高的,连续两个底取更低的,比的是标记价格。价格相同,就保留原来的,不会仅因为后一个更晚出现就替换。
留下起点,再等另一类分型。 比如起点是底,就往后找符合连接条件的顶。条件通过才画候选笔,反向分型条件还没够,就继续等。
画出候选笔后,终点还可能往后延伸。 如果后面又有同类、更极端的分型,就尝试用它替换终点,再检查与起点还能不能连。
一次连接或延伸失败,已有的笔会先保留。如果旧端点随后能与新分型成笔或延伸,插件就沿用这条连接。旧端点暂时接不上时,要等新的两笔和历史端点都能合法衔接,具体见尾部修订。尚无任何笔时,没有历史需要接回,满足修订条件的新两笔可以从新的分型起步。
5. 确认:为什么要等合法的反向笔?
看下图,先有 A—B。这两个端点已经能合法连接,但还没有后续确认依据,插件先画虚线。
后面出现 C 时,再看两件事:
- A—B 仍然符合所选模式的连接条件。
- B—C 也能构成合法的反向笔。
两项都满足,A—B 就转为实线。新接出的 B—C 仍然画虚线。只要 B—C 能合法连接,就能确认前一笔,不必等 B—C 自己也确认。
图中省略了标准 K 线,假定每个阶段都已满足相应连接条件,数字是笔的端点价格。留意 A、B 的位置:A—B 从虚线变实线时,B 没有换地方;之后 B—C 延伸到 C′,只要原确认依据仍成立,B 也不动。两笔就接在这个共同端点上。
| 线型 | 插件输出的状态 |
|---|---|
| 虚线:待确认 | 端点符合连接条件,但尚未满足反向笔确认条件;后续计算中可能延伸、替换或移除 |
| 实线:已确认 | 该次计算中前一笔仍合法,且已有合法反向笔提供确认依据 |
正常延伸 B—C 时,A—B 与下一笔仍共用原来的 B。若后来的两笔构成另一条合法连接,受影响的实线端点也可能修订,见下例。
不过,插件没有额外等参与比较的 K 线收盘。如果 C 右边那根标准 K 线还受实时数据影响,最后一根 K 线变化后,C 可能不再满足分型条件。这样 B—C 就失去了提供确认的依据,最近的 A—B 可能退回虚线。退回虚线时,A、B 仍可能在原位置,之后再按候选端点规则处理。
换笔模式、周期、复权方式,或者修订、补载历史数据后,要按新数据重新选分型和连接。这与同一组条件下的尾部延伸,处理原因不同。
回头看最终图时,还要留意:B 所在的位置,比 A—B 确认的时间更早。 插件是在后面有了合法 B—C 之后,才把 A—B 画成实线。
想看清这一段过程,可以用结构回放查看笔怎样形成、延伸和确认,把端点位置和转为实线的位置分开看。
5.1 什么情况下会修订已经画出的实线?
假设图上已有一笔 101 顶到 70 底(实线),后面接着 70 底到 100 顶(虚线)。接下来依次出现 60 底、90 顶、另一个 70 底。下表中的两处 70 是不同时间出现的底分型。
| 新出现的分型 | 插件此时怎样画 |
|---|---|
| 60 底紧挨着 100 顶,两者间隔不足 | 原来的两笔保留。60 虽然更低,单凭这个新低还不能移动实线端点。 |
| 90 顶与 60 底的间隔和价格均合格 | 60 到 90 可以作为备选。只有这一笔时,图上仍保留原来的两笔。 |
| 后一个 70 底的右邻标准 K 线出现,底分型成立 | 旧顶 100 到这个 70 的途中出现过 60,整笔极值不合格。此时 60 到 90、90 到后一个 70 都能成笔,更早的 101 顶也能合法接到 60。插件才把 101 到 60、60 到 90 画成实线,90 到后一个 70 画成虚线。 |
上升笔与下降笔的修订条件相同。旧端点能直接接上时,优先沿用原有连接。已有历史笔却找不到能合法接到新两笔起点的旧端点时,图上保留已画出的笔。需要向前寻找时,从近到远检查同类旧端点,只替换接回位置之后的部分。
若多组分型同时满足修订条件,先选保留旧端点最多的一组。仍有多组时,依次比较新两笔的起点和转折点,顶取较高、底取较低;两处价格都相同时,依次取出现较早的起点和转折点。
6. 切换模式或输入,会发生什么?
第一次使用时,笔模式选“宽松笔”,笔图层打开;保存过设置后,会沿用你的选择。下面几种操作会让插件重新检查连接:
- 切换严格笔/宽松笔。
- 切换品种、周期或复权方式。
- 网页补载或修订历史数据,以及尾部 K 线数据更新。
笔变了,使用它的线段、中枢和有效分型也会接着重算,不过结果未必每项都变。如果想比较切换前后,可以先保持其他数据和设置不动。
只想把线藏起来,可以关笔图层,计算仍继续。切换“有效/全部分型”只影响分型标记的显示,其他设置见参数总览。
7. 画线规则速查
| 核对项 | 插件的实现规则 |
|---|---|
| 连接条件 | 两端类型、完整分型、不共用标准 K 线、价格与间隔检查均须通过 |
| 价格区间 | 顶中心最高价须高于底中心最高价;两端之间的全部标准 K 线(含两端)须落在底价和顶价之间,允许并列极值 |
| 严格笔计数 | 两个分型的中心标准 K 线之间,不含端点至少有3根标准 K 线 |
| 宽松笔计数 | 两个分型的极值来源原始 K 线之间,不含端点至少有3根原始 K 线;仍检查标准 K 线不共用 |
| 默认设置 | 宽松笔、笔图层打开;保存过的设置优先 |
| 确认条件 | 前一笔仍合法,且终点能与后续异类分型构成合法反向笔 |
| 尾部输出 | 只绘制合法的待确认笔;候选组合失效时,虚线可能消失 |
| 尾部实线修订 | 旧连接失败,新的连续两笔成立,且能接回已有历史时,替换接回位置之后的笔 |
| 重算边界 | 已确认描述该次数据和设置下的结果,不把不同输入的结果当作同一份确认记录 |
想快速查一个条件,可以看上表。要找两次连线为什么不同,先从笔模式、历史范围和最早变化的分型看起。
8. 常见问题
8.1 分笔容易出的错:核对时先排除哪些混淆?
| 容易混淆的做法 | 插件应怎样核对 |
|---|---|
| 看到一顶一底就连线 | 逐项检查连接条件:完整性、不共用、中心价格、整笔极值和间隔 |
| 严格笔直接数原图柱子 | 数包含处理后的标准 K 线,见间隔计数图解 |
| 宽松笔取合并组的末端编号 | 取极值实际来源的原始 K 线编号,仍须检查标准 K 线不共用 |
| 把相邻两笔共用端点当成错误 | A—B 与 B—C 可以共用 B;“不共用”检查的是同一笔两端的分型组 |
| 用“全部分型”的标记数量推算笔数 | 显示出来的分型不一定被选为端点,见端点选择 |
| 把端点所在时间当成转为实线的时间 | 反向笔在后续提供依据,见确认过程图解 |
8.2 为什么有分型却没有新笔?
先看这两组是否一顶一底、各自完整且不共用标准 K 线,再数间隔,并检查途中是否出现更高的高点或更低的低点,见用模拟 K 线核对整笔极值。选“全部分型”能看到更多标记,但其中有些不会被选为笔端点,过程见第一笔与端点选择。
8.3 为什么虚线消失,而不是变成实线?
例如实时 K 线更新后,原候选终点的分型可能失效。插件只画仍然合法的尾部笔,暂时没找到合适组合,就先不画虚线。想找原因,可以从刚才变化的端点和连接条件看起。
8.4 “笔破坏”图解:怎样区分端点延伸、失效与重算?
看到“笔破坏”这个说法时,先看问题指的是哪条线:
- **笔自身的端点或状态变化:**本节图解分别说明端点延伸、候选失效和确认依据撤回。端点移动、虚线消失与实线退回虚线,要分别核对触发条件,插件不将它们合并为一个统一的“破坏”判定。
- **线段被笔破坏:**判断的是反向笔是否满足对旧线段的笔破坏条件;即使满足,也不等于旧线段已经结束。条件与过程图见第一反向笔造成笔破坏后的成段确认。
下图对照端点延伸、实时更新后候选失效、确认依据撤回三种变化。新增分型使实线改接到另一端点的过程,见101 顶到 60 底的修订示例。
| 图中变化 | 核对依据 |
|---|---|
| 候选端点延伸 | 出现同类更极端分型,更新后的端点组合仍通过连接条件,见端点选择 |
| 待确认笔失效 | 原组合不再合法,且暂时没有合法候选,插件不绘制尾部虚线;不是必须把虚线转成实线 |
| 确认依据撤回 | 图中的 C 不再满足分型条件,B—C 不再提供依据;本例 A—B 仍合法,退回待确认,A、B 的位置当次不变 |
图里省略了标准 K 线,只留下端点和线型。具体能不能连接,还要满足前面的价格、间隔等条件。第三组为什么退回虚线,可以对照实时更新的说明来看。
如果改了模式、周期、复权或历史数据,就要从新输入重新算起。这类变化不一定每次都会改变图形,查原因时也要与图里的三种尾部变化分开。
8.5 已确认笔是不是在任何情况下都不会变化?
即使只追加 K 线,旧连接失败、新的两笔成立并接回历史时,尾部实线也会换端点,见逐步修订示例。另一种情况发生在实时 K 线上:提供确认依据的反向分型失效时,实线可能退回虚线,两个端点都可能留在原位。换周期、模式、复权或历史数据则会按新的输入重算。
8.6 为什么切换模式后线段和中枢也变了?
因为后面的线段、中枢都要用到笔。可以先看笔的端点或条数哪里变了,再往后找对应的变化。
8.7 插件怎样分别计算笔和线段?
插件先接笔,再拿这些笔计算线段。虽然图上都是连接线,实际检查的是下面这些不同条件:
| 核对项 | 笔 | 线段 |
|---|---|---|
| 输入与连接 | 从分型序列选择一顶一底连接 | 在笔序列上选择起点与结束点连接 |
| 端点与区间高低价 | 顶、底必须取到整笔标准 K 线的最高价、最低价 | 结束点由后续反向笔的组合确认,段内可能有更高的顶或更低的底 |
| 起始检查 | 本页的连接条件 | 至少三笔,并检查前三笔的非零宽度共同区间等条件 |
| 确认依据 | 前一笔仍合法,且形成合法反向笔 | 检查特征序列或第一笔破坏后的成段确认条件,再校验基本结构与端点方向 |
| 显示 | 实线为已确认,虚线为待确认 | 同样使用实线与虚线区分状态,但不能套用笔的确认条件 |
如果笔已经不同,线段也可能跟着不同。具体怎样从笔接成线段,见线段画线规则。
8.8 查找分笔源码或通达信分笔分段公式,在哪里下载?
本站提供通达信近似缠论公式下载,并说明分型、笔、线段与中枢分别怎样近似计算。它是无需 DLL 的独立公式,包含处理和端点替换有范围限制,不能当成插件完整计算规则的复现,也不是插件源码。
上面的严格笔、宽松笔和确认过程,说的是插件的画法。通达信公式采用另一套近似实现,具体范围见公式实现说明。
8.9 中枢计算能改用三条笔吗?
不能,插件这里只接受已确认线段,面板没有改用笔序列的选项。看矩形时,要找三条已确认线段覆盖的实际范围,再看它们能否作为成员,见中枢画线规则。
8.10 分笔前,K线包含关系怎样处理?
先把相邻包含的 K 线按方向合并,留下标准 K 线,再从中找顶底分型、连接笔。图上看到的原始柱子,可能在这一步已经被合成一项。
严格笔数合并后的标准 K 线;宽松笔虽然数极值来源的原始编号,两组分型仍然要完整、不能共用标准 K 线。合并怎样取值和找价格来源,见K线包含关系详解。
如果想跟着图查一笔,可以先选定一个起点,看看后面哪些分型被留下、间隔够不够,再沿着确认图查看虚线何时变成实线。
